Miejsce pochodzenia: | LISHUI, ZHEJIANG |
---|---|
Nazwa handlowa: | VERVO |
Orzecznictwo: | API/CE/ISO |
Numer modelu: | YJ41Y-2500LB-DN25 |
Minimalne zamówienie: | 10 |
Cena: | Negotiable |
Szczegóły pakowania: | skrzynia ze sklejki |
Czas dostawy: | 1 tydzień |
Zasady płatności: | L / C, T / T, Western Union, D / A |
Możliwość Supply: | 40000 sztuk / miesiąc |
Imię: | Zawór kulowy z uszczelnieniem ciśnieniowym ze stali kutej ze wzorem Y | Głoska bezdźwięczna: | Oli, gaz, woda |
---|---|---|---|
Standard: | API602 / BS5352 / GOST / JIS / DIN / ISO | Nacisk: | 150LB-800LB, 1500LB, 2500LB |
Moc: | Ręczny, pneumatyczny, elektromagnetyczny, uruchamiany elektrycznie | Temperatura mediów: | Średnia temperatura, normalna temperatura, wysoka temperatura, -65 ° F do 450 ° F (-54 ℃ do 232 ℃) |
rozmiar: | 1/4 "-4", DN8-DN100 | ||
High Light: | Zawór kulowy typu DN25 Y,kierunek przepływu zaworu kulowego typu 1 cala Y,zawór kulowy typu DN25 y |

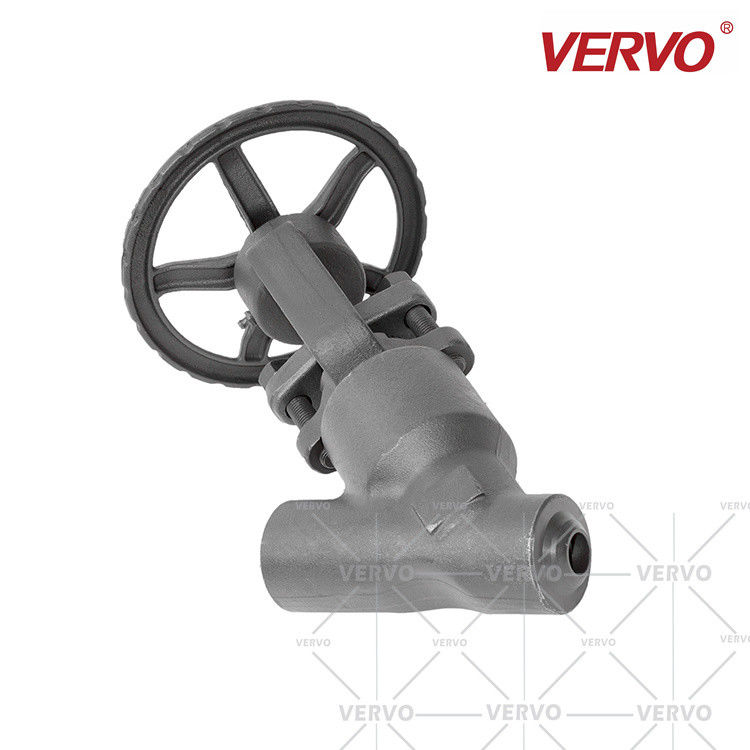

Zawór kulowy 1 cal 2500LB Ręczny zawór kulowy DN25 Y Wzór Zawór kulowy Ciśnienie Samouszczelniający się zawór kulowy Spoina doczołowa
WZÓR KOLORU „Y” OPIS ZAWORU
Zawory kulowe VERVO służą do regulacji przepływu, częstej pracy, zwiększonych oporów przepływu lub do wymuszonego odcięcia w stanie zamkniętym.Zawory kulowe są zaworami zamykającymi, w których element zamykający porusza się prostopadle do i z gniazda.W tym trybie przesuwu tarczy otwarcie gniazda zmienia się wprost proporcjonalnie do przesuwu tarczy.Ta proporcjonalna zależność między otwarciem zaworu a skokiem dysku idealnie nadaje się do zadań związanych z regulacją natężenia przepływu.Zawory odcinające mogą być również używane do pracy w trybie on-off, obciążenie gniazda może być pozytywnie kontrolowane dzięki wysokiej zdolności uszczelniania.Zmiana kierunku przepływu płynu przez te zawory powoduje wzrost oporu i spadku ciśnienia.Korpus zaworu kulowego o skośnym kształcie został zaprojektowany w celu zmniejszenia oporów przepływu zaworu do minimum.Zawór ten łączy niski opór przepływu do pracy w trybie on-off z solidnością gniazd zaworów kulowych.Zawory kulowe są stosowane w wielu zastosowaniach przemysłowych, w tym w przemyśle naftowym i gazowym, farmaceutycznym, produkcyjnym, motoryzacyjnym i morskim.Zawory odcinające są również zalecane do usług wymagających częstej pracy i wymuszonego odcięcia.
Numer modelu | YJ61Y-2500LB-DN25 |
Przedmiot | Zawór kulowy z kutej stali Y wzór 1 cal |
Orzecznictwo | CE, ISO9001, ISO14001, ISO18001, TS, API |
Formularz połączenia | Spawanie doczołowe |
Materiał korpusu | stal kuta A182 F11 |
Materiał uszczelniający | Uszczelka |
Funkcja | Łatwy demontaż i montaż |
ZAKRES PRODUKTÓW
Rozmiary NPS 1/2 do NPS 4
Klasa 800 do klasy 2500
MATERIAŁY
Dostępne w kutych (A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), Alloy 20, Monel, Inconel, Hastelloy
CECHY PROJEKTOWE
SW, NPT, RF lub BW
Śruba zewnętrzna i jarzmo (OS&Y)
Przykręcana maska, spawana maska lub maska z uszczelnieniem ciśnieniowym
STANDARD WZORNICTWA
Projekt i produkcja zgodnie z API 602, ASME B16.34
Przyłącze końcowe zgodne z ASME B16.11 (SW), ASME B1.20.1 (NPT), ASME B16.5 (RF, RTJ)
Test i kontrola zgodnie z API 598
Dostępne również zgodnie z NACE MR-0175, NACE MR-0103, ISO 15848, API 624
CL800 | Śruba maski (BB) / Spawana maska (WB), Pełny port (FP), śruba zewnętrzna i jarzmo (OS&Y), gwint (NPT), spawanie gniazdowe (SW), spawanie doczołowe (BW) |
|||||||
Rozmiar (NPS) | FP | 3/8 | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 |
Twarzą w twarz | L | 100 | 100 | 100 | 120 | 140 | 140 | 172 |
Średnica pokrętła | W | 100 | 125 | 160 | 160 | 160 | 180 | 200 |
Wzrost | h | 180 | 180 | 188 | 280 | 280 | 295 | 350 |
Średnica portu przepływu | D | 10 | 13,5 | 17 | 22 | 28 | 34 | 42 |
Waga (kg) | nocleg ze śniadaniem | 3,8 | 4,6 | 4,6 | 9,3 | 14 | 14 | 19,6 |
WB | 3,7 | 4,5 | 4,5 | 9 | 13,5 | 13,5 | 19,1 | |
CL900~CL1500 | Śruba maski (BB) / Spawana maska (WB), Pełny port (FP), śruba zewnętrzna i jarzmo (OS&Y), Gwint (NPT), Spoina gniazdowa (SW), Spoina doczołowa (BW) |
|||||||
Rozmiar (NPS) | FP | 3/8 | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 |
Twarzą w twarz | L | 100 | 100 | 120 | 140 | 140 | 172 | 220 |
Średnica pokrętła | W | 125 | 160 | 160 | 160 | 180 | 200 | 200 |
Wzrost | h | 180 | 188 | 280 | 280 | 295 | 350 | 365 |
Średnica portu przepływu | D | 10 | 13,5 | 17 | 22 | 28 | 34 | 42 |
Waga (kg) | nocleg ze śniadaniem | 4,6 | 4,6 | 9,3 | 14 | 14 | 19,6 | 38,6 |
WB | 4,5 | 4,5 | 9 | 13,5 | 13,5 | 19,1 | 38 | |
CL2500 | Maska spawalnicza (WB), Pełny port (FP), śruba zewnętrzna i jarzmo (OS&Y), Wątek (NPT), Spawanie gniazdowe (południowy zachód), spoina doczołowa (BW) |
|||||||
Rozmiar (NPS) |
FP | 3/8 | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 |
Twarzą w twarz | L | 120 | 140 | 140 | 172 | 220 | 232 | |
Średnica pokrętła | W | 160 | 160 | 180 | 200 | 200 | 250 | |
Wzrost | h | 280 | 280 | 295 | 350 | 365 | 400 | |
Średnica portu przepływu | D | 17 | 22 | 28 | 34 | 42 | 55 | |
Waga (Kg) |
WB | 9,3 | 14 | 14 | 19,6 | 38,6 | 53,5 |
CL900~CL2500 | Pokrywa uszczelnienia ciśnieniowego (PSB), Pełny port (FP), śruba zewnętrzna i jarzmo (OS&Y), gwint (NPT), spawanie gniazdowe (SW), spawanie doczołowe (BW) |
||||||||
Rozmiar (NPS) | FP | 3/8 | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 | |
Twarzą w twarz | CL900 CL1500 |
L | 140 | 140 | 140 | 140 | 232 | 232 | 232 |
CL2500 | 140 | 140 | 140 | 140 | 232 | 232 | 272 | ||
Średnica pokrętła | CL900 CL1500 |
W | 160 | 160 | 160 | 180 | 200 | 200 | 250 |
CL2500 | |||||||||
Wzrost | CL900 CL1500 |
h | 280 | 280 | 280 | 295 | 350 | 365 | 400 |
CL2500 | 280 | 280 | 280 | 295 | 350 | 365 | 420 | ||
Średnica portu przepływu | D | 13 | 17 | 22 | 28 | 34 | 42 | 55 | |
Waga (kg) | CL900 CL1500 |
PSB | 12,5 | 12,5 | 12,5 | 12,5 | 28 | 26,5 | 36 |
CL2500 | 12,5 | 12,5 | 12,5 | 12,5 | 28 | 26,5 | 42 |
