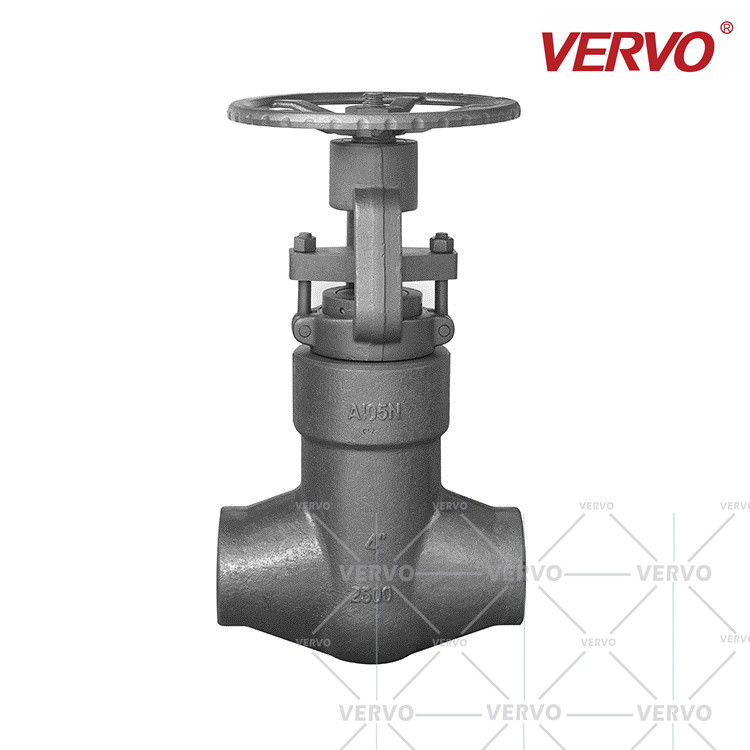

A105N 4-calowy zawór ciśnieniowy z uszczelnieniem ciśnieniowym Dn100 2500LB PSB z gniazdem kutym

Podstawowe informacje
Miejsce pochodzenia: LISHUI, ZHEJIANG
Nazwa handlowa: VERVO
Orzecznictwo: API/CE/ISO
Numer modelu: PSBZ61-2500LB-DN100
Minimalne zamówienie: 10
Cena: Negotiable
Szczegóły pakowania: skrzynia ze sklejki
Czas dostawy: 1 tydzień
Zasady płatności: L / C, T / T, Western Union, D / A
Możliwość Supply: 40000 sztuk / miesiąc
Imię: Kuta stalowa zasuwa PSB DN100 Głoska bezdźwięczna: Oli, gaz, woda
Standard: API602 / BS5352 / GOST / JIS / DIN / ISO Nacisk: 150LB-800LB, 1500LB, 2500LB
Moc: Ręczny, pneumatyczny, elektromagnetyczny, uruchamiany elektrycznie Temperatura mediów: Średnia temperatura, normalna temperatura, wysoka temperatura, -65 ° F do 450 ° F (-54 ℃ do 232 ℃)
rozmiar: 1/4 "-4", DN8-DN100
High Light:

A105N ciśnieniowa uszczelka zasuwa Dn100

,

A105N 4 cal ciśnieniowa uszczelka zasuwa

,

A105N Dn100 gniazdo do spawania ze stali nierdzewnej zasuwa

Zasuwa do spawania wysokociśnieniowego Zasuwa kuta A105N Zasuwa 4-calowa Dn100 Zasuwa 2500LB Zasuwa zasuwa PSB



Szybki szczegół

A105N 4-calowy zawór ciśnieniowy z uszczelnieniem ciśnieniowym Dn100 2500LB PSB z gniazdem kutym 0
Numer modelu PSBZ41Y-2500LB-DN100
Przedmiot Zawór kulowy z uszczelnieniem wysokociśnieniowym 2500LB
Orzecznictwo ISO9001,ISO14001,ISO18001,TS,CE,API
Formularz połączenia KOŁNIERZ RTJ
Materiał korpusu Stal kuta ASTM A105N
Cel, powód Nadaje się do różnych branż
Temperatura -29-425



Ogólne wprowadzenie

A105N 4-calowy zawór ciśnieniowy z uszczelnieniem ciśnieniowym Dn100 2500LB PSB z gniazdem kutym 0

Zawór VERVO ze stali kutej ma zalety małej objętości i kompaktowego wykonania.Przykręcana pokrywa, pokrywa spawana, pokrywa ciśnieniowa, pokrywa z uszczelnieniem mieszkowym, wydłużona pokrywa w wysokich/niskich temperaturach oraz zawory zaprojektowane zgodnie z normą ISO 15848 o emisji niezorganizowanej są dostępne na życzenie różnych usług.



Kuta stalowa zasuwa

Zasuwy z kutej stali VERVO są wyposażone w solidną bramę, odnawialne gniazdo, wznoszący się trzpień i bezpierścieniowe koło ręczne.Pełni ona rolę otwierania i zamykania rur ostatecznie poprzez obrót pokrętła ręcznego napędzającego podnoszenie bramy.



SPECYFIKACJA

A105N 4-calowy zawór ciśnieniowy z uszczelnieniem ciśnieniowym Dn100 2500LB PSB z gniazdem kutym 0
1) Rozmiar zaworu: 1/2 "~ 6"
2) Obowiązująca ocena: ASME 1500 # ~ 4500 #
3) Temperatura: do 500 ℃
4) Kod i standard: API, BS, ASME, ASTM
Zaprojektowany przez ASME B16.11 / 16.25 / 16.34 / 16.5
5) Konstrukcje
• Połączenie końcowe: spawane gniazdowo lub kołnierzowe
• Typ PSB (=pokrywa z uszczelnieniem ciśnieniowym)
• Pełny otwór
• Sterowanie ręczne lub silnikowe
(pneumatyczne, elektryczne lub hydrauliczne)



WYMIAR ZAWORU GŁÓWNEGO PSB

A105N 4-calowy zawór ciśnieniowy z uszczelnieniem ciśnieniowym Dn100 2500LB PSB z gniazdem kutym 0

                                       A105N 4-calowy zawór ciśnieniowy z uszczelnieniem ciśnieniowym Dn100 2500LB PSB z gniazdem kutym 4



CL900~CL2500 Pokrywa uszczelnienia ciśnieniowego (PSB),
Pełny port (FP), śruba zewnętrzna i jarzmo (OS&Y),
Gwint (NPT), Spoina gniazdowa (SW), Spoina doczołowa (BW)
Rozmiar (NPS)   FP 3/8 1/2 3/4 1 1-1/4 1-1/2 2
Twarzą w twarz CL900
CL1500
L 140 140 140 140 178 178 216
CL2500 182 182 182 182 232 232 272
Średnica pokrętła CL900 CL1500 CL2500 W 200 200 200 200 280 280 300
Wzrost CL900 CL1500 h 308 308 315 315 446 446 540
CL2500   325 325 325 325 460 460 550
Średnica portu przepływu   D 8 10.3 13,5 18 23 29 36
Waga (kg) CL900 CL1500 PSB 9 9 9 9 26 26 36
CL2500 11,9 11,9 11,8 11,7 30 28 42
A105N 4-calowy zawór ciśnieniowy z uszczelnieniem ciśnieniowym Dn100 2500LB PSB z gniazdem kutym 5
CL900~CL2500 Pokrywa uszczelnienia ciśnieniowego (PSB),
Pełny port (FP), śruba zewnętrzna i jarzmo (OS&Y),
Kołnierzowe (RF/RTJ)
Rozmiar (NPS) FP 3/8 1/2 3/4 1 1-1/4 1-1/2 2
Twarzą w twarz CL900 CL1500 L (RF)   216 229 254 279 305 368
CL2500   264 273 308 349 384 451
Średnica pokrętła CL900 CL1500 CL2500 W   200 200 200 280 280 300
Wzrost CL900
CL1500
h   308 315 315 446 446 540
CL2500   325 325 325 460 460 550
Średnica portu przepływu D   10.3 13,5 18 23 29 36
Waga (kg) CL900 CL1500 PSB   11,9 13,7 18 36,8 37 45
CL2500   13 17 22 30 42 58



A105N 4-calowy zawór ciśnieniowy z uszczelnieniem ciśnieniowym Dn100 2500LB PSB z gniazdem kutym 6A105N 4-calowy zawór ciśnieniowy z uszczelnieniem ciśnieniowym Dn100 2500LB PSB z gniazdem kutym 7



Słowa kluczowe Zasuwa do spawania wysokociśnieniowego Zasuwa kuta A105N Zasuwa 4-calowa Dn100 Zasuwa 2500LB Zasuwa zasuwa PSB

A105N 4-calowy zawór ciśnieniowy z uszczelnieniem ciśnieniowym Dn100 2500LB PSB z gniazdem kutym 8

Zasuwa wysokociśnieniowa, zasuwa PSB ze stali kutej, PSB ze stali nierdzewnej Zasuwa, Pokrywa uszczelnienia ciśnieniowego Zasuwa, Wysokociśnieniowy PSB Zasuwa ,Klasa 2500 Zawór kulowy,API602 Zasuwa, BS5352 Zawór kulowy, 100mm PSB Zasuwa,DN100Zasuwa,Spawanie doczołowe Zasuwa,Zawór wysokiego ciśnienia, zawór kulowy SW, zasuwa spawalnicza PSB
